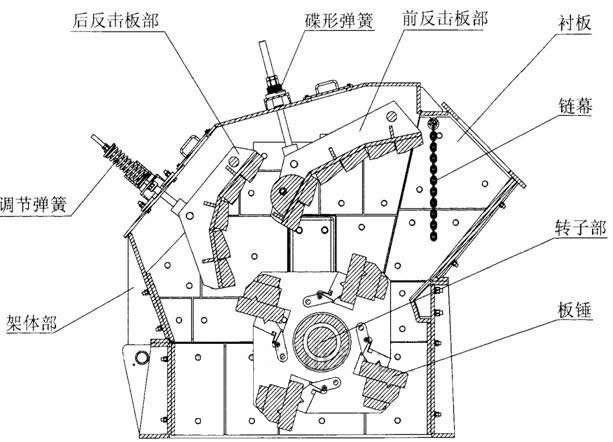

德版反擊式破碎機結構：德版反擊式破碎機主要是由轉子、打擊板、反擊板和機體等部分組成。轉子固定在主軸上。在圓柱形的轉子上裝有四塊(或若干塊)打擊板(板錘)，打擊板和轉子多呈剛性聯接，而打擊板系用耐磨的高錳鋼(或其他合金鋼)制作。德版反擊式破碎機按照轉子數目不同，可分為2種：單轉子和雙轉子德版反擊式破碎機。
(1) 德版反擊式破碎機的板錘和轉子是剛性連接，利用整個轉子的慣性對物料進行沖擊，使其不僅破碎而且獲得較大的速度和動能。
(2) 德版反擊式破碎機的破碎腔較大，使物料有一定的活動空間，物料受沖擊破碎的作用充分。
(3)德版反擊式破碎機的板錘是自下向上迎接投入物料進行沖擊，并把它拋到上方反擊板上。
(4) 一般下部沒有篦條篩，產品粒度靠板錘的速度以及反擊板或整篦板之間的間隙來保證。

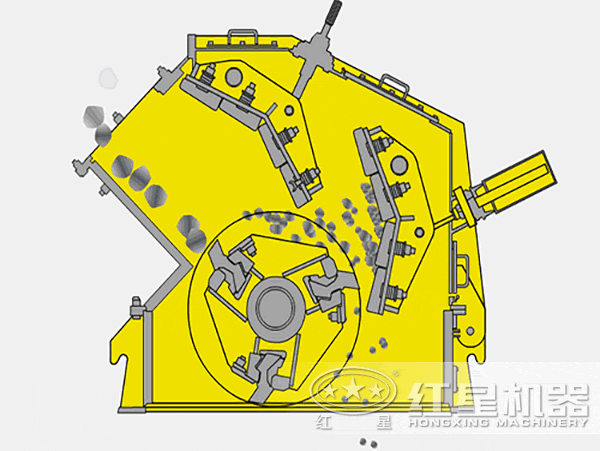

德版反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械，德版反擊式破碎機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
德版反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械，德版反擊式破碎機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
| 型號 | 規格 | 進料口尺寸 | 最大進料粒度 | 處理能力(t/h) | 電機功率 | 外型尺寸(長×寬×高)(mm) |
| PF1007 | ø 1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF1010 | ø 1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF1210 | ø 1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF1214 | ø 1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF1315 | ø 1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF1320 | ø 1320×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF1520 | ø 1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF1820 | ø 1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
